Charakterystyka modułów

CHARAKTERYSTYKA ELEKTRYCZNA
Standardowe moduły PV
ModelJednostki270-60P
Max. Moc znamionowaWP250
Tolerancja mocy%0~+5
Napięcie mocy maksymalnejV31.2
Natężenie prądu mocy maksymalnejA8.70
Napięcie obwodu otwartego VocV38.5
Natężenie prądu zwarcia IscA9,10
Max.Napięcie systemuV1000
Sprawność modułu%16.6
Konfiguracja ogniw60 ogniw ( 156×156 mm ) w 6×10 połączeń w serii
Technologia, rozmiar ogniwKrzem polikrystaliczny 156x156mm
Typ przewodu4 mm²(12AWG), certyfikat TUV
Typ konektoraMC4
Skrzynka łączeniowaIP67, wraz z diodami bypass
Typ diody bypassSchottky
Wartość zabezpieczeniaA15
Współczynnik temperaturowy mocy%/°C-0,44
Współczynnik temperaturowy Voc%/°C-0,34
Współczynnik temperaturowy Isc%/°C0,06
NOCT (temperatura ogniwa
w nominalnych warunkach pracy)
°C45°C±2°C
STC (standowe warunki pracy)STC:1000W/m², optyczna masa atmosfery AM1.5, temperatura ogniwa 25°C
Temperatura pracy°C-40/+85°C



PARAMETRY TECHNICZNE
Wymiary (długość/szerokość/grubość)mm1640/990/40
Wymiary instalacyjne otworówmm700/1200/945
Długość kablamm900
Wagakg19,5
Liczba otworów w ramie8
KonstrukcjaPokrycie wierzchnie: Wysoka przenikalność szkła o niskiej zawartości żelaza grubości 3.2mm; Pokrycie spodnie: Biała spodnia warstwa; Laminat: Szybkoutwardzalna folia EVA
RamaAnodowane aluminium typu 6063T5; Kolor: srebrny
Temperatura pracy°C-40/+85°C

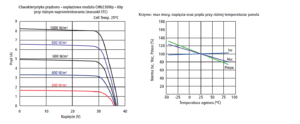

PARAMETRY ELEKTRYCZNE PRZY RÓŻNYM NAPROMIENIOWANIU ORAZ TEMPERATURZE

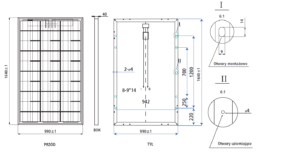

WYMIARY
